SpringBoot 数据库文档

"Hello SpringBoot, Hello screw"

Posted by 墨城烟柳（Mcyl） on July 30, 2020

“Hello everyone! ”

简介

在企业级开发中、我们经常会有编写数据库表结构文档的时间付出，从业以来，待过几家企业，关于数据库表结构文档状态： 要么没有、要么有、但都是手写、后期运维开发，需要手动进行维护到文档中，很是繁琐、如果忘记一次维护、就会给以后 工作造成很多困扰、无形中制造了很多坑留给自己和后人，于是需要一个插件工具 screw 来维护。

特点

1、简洁、轻量、设计良好

2、多数据库支持

3、多种格式文档

4、灵活扩展

5、支持自定义模板

数据库支持

1、MySQL

2、MariaDB

3、TIDB

4、Oracle

5、SqlServer

6、PostgreSQL

7、Cache DB

文档生成支持

1、html

2、word

3、markdwon

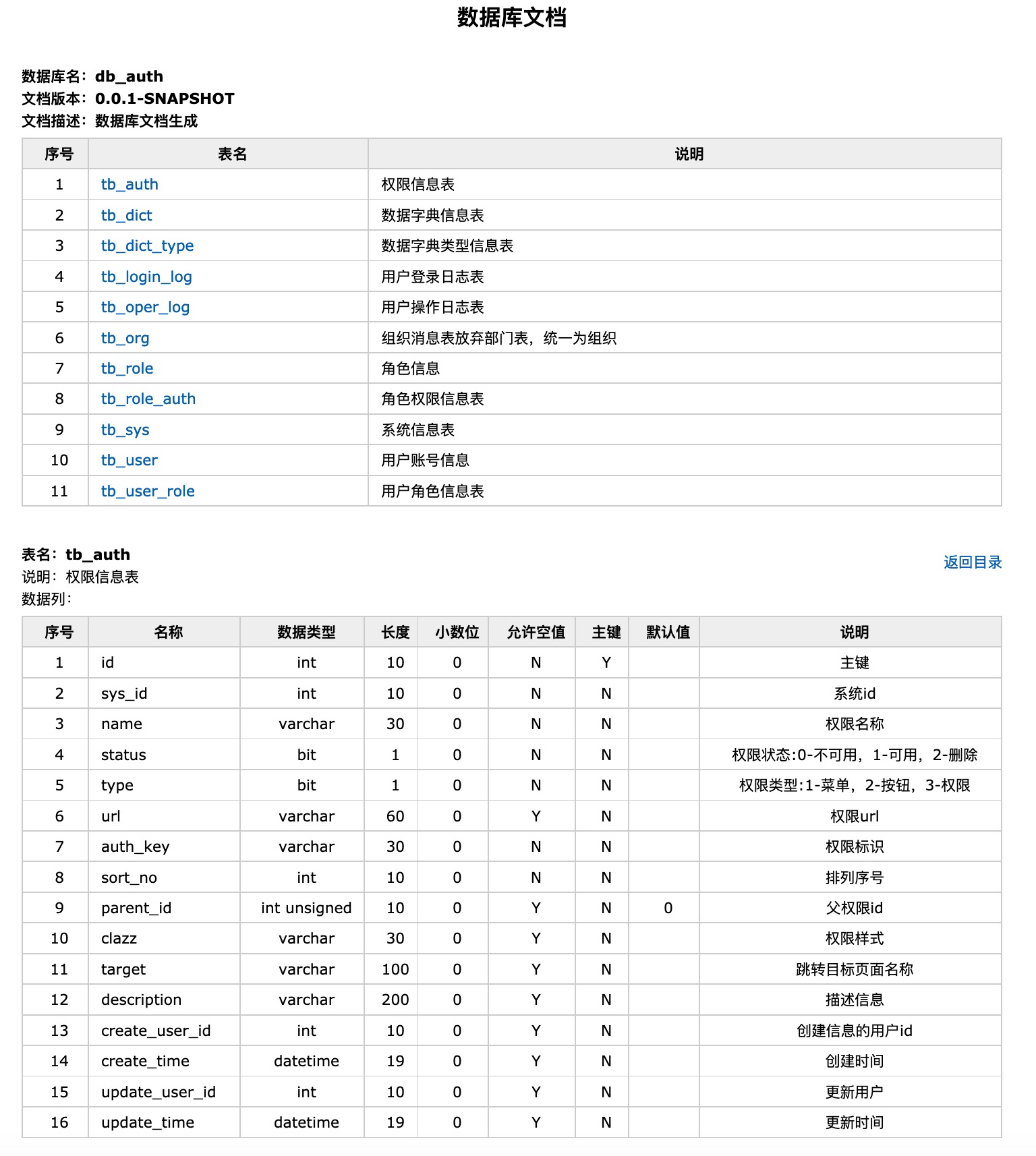

文档截图

OTP

文档截图

1、添加jar依赖

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

 <!--数据库文档核心依赖-->
  <dependency>
      <groupId>cn.smallbun.screw</groupId>
      <artifactId>screw-core</artifactId>
      <version>1.0.3</version>
  </dependency>
  <!-- HikariCP -->
  <dependency>
      <groupId>com.zaxxer</groupId>
      <artifactId>HikariCP</artifactId>
      <version>3.4.5</version>
  </dependency>
  <!--mysql driver-->
  <dependency>
      <groupId>mysql</groupId>
      <artifactId>mysql-connector-java</artifactId>
      <version>8.0.20</version>
  </dependency>

2、编写代码方式生成

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86

package com.example.screw.word;

import cn.smallbun.screw.core.Configuration;
import cn.smallbun.screw.core.engine.EngineConfig;
import cn.smallbun.screw.core.engine.EngineFileType;
import cn.smallbun.screw.core.engine.EngineTemplateType;
import cn.smallbun.screw.core.execute.DocumentationExecute;
import cn.smallbun.screw.core.process.ProcessConfig;
import com.zaxxer.hikari.HikariConfig;
import com.zaxxer.hikari.HikariDataSource;

import javax.sql.DataSource;
import java.util.ArrayList;

/**
 * @Author lijun
 * @Description
 * @Date 2020-07-29 4:26 下午
 **/

public class Scrrew {
    public static void main(String[] args) {
        //数据源
        HikariConfig hikariConfig = new HikariConfig();
        hikariConfig.setDriverClassName("com.mysql.cj.jdbc.Driver");
        hikariConfig.setJdbcUrl("jdbc:mysql://127.0.0.1:3306/db_auth");
        hikariConfig.setUsername("root");
        hikariConfig.setPassword("root");
        //设置可以获取tables remarks信息
        hikariConfig.addDataSourceProperty("useInformationSchema", "true");
        hikariConfig.setMinimumIdle(2);
        hikariConfig.setMaximumPoolSize(5);
        DataSource dataSource = new HikariDataSource(hikariConfig);
        //生成配置
        EngineConfig engineConfig = EngineConfig.builder()
                //生成文件路径
                .fileOutputDir("/Users/lijun/doce")
                //打开目录
                .openOutputDir(true)
                //文件类型
                .fileType(EngineFileType.HTML)
                //生成模板实现
                .produceType(EngineTemplateType.freemarker)
                .build();

        //忽略表
        ArrayList<String> ignoreTableName = new ArrayList<>();
        ignoreTableName.add("test_user");
        ignoreTableName.add("test_group");
        //忽略表前缀
        ArrayList<String> ignorePrefix = new ArrayList<>();
        ignorePrefix.add("test_");
        //忽略表后缀
        ArrayList<String> ignoreSuffix = new ArrayList<>();
        ignoreSuffix.add("_test");
        ProcessConfig processConfig = ProcessConfig.builder()
                //指定生成逻辑、当存在指定表、指定表前缀、指定表后缀时，将生成指定表，其余表不生成、并跳过忽略表配置
                //根据名称指定表生成
                .designatedTableName(new ArrayList<>())
                //根据表前缀生成
                .designatedTablePrefix(new ArrayList<>())
                //根据表后缀生成
                .designatedTableSuffix(new ArrayList<>())
                //忽略表名
                .ignoreTableName(ignoreTableName)
                //忽略表前缀
                .ignoreTablePrefix(ignorePrefix)
                //忽略表后缀
                .ignoreTableSuffix(ignoreSuffix).build();
        //配置
        Configuration config = Configuration.builder()
                //版本
                .version("1.0.0")
                //描述
                .description("数据库设计文档生成")
                //数据源
                .dataSource(dataSource)
                //生成配置
                .engineConfig(engineConfig)
                //生成配置
                .produceConfig(processConfig)
                .build();
        //执行生成
        new DocumentationExecute(config).execute();
    }
}

直接run这个main方法就可以直接生成了。

3、Maven 插件方式生成

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55

<build>
    <plugins>
        <plugin>
            <groupId>cn.smallbun.screw</groupId>
            <artifactId>screw-maven-plugin</artifactId>
            <version>1.0.3</version>
            <dependencies>
                <!-- HikariCP -->
                <dependency>
                    <groupId>com.zaxxer</groupId>
                    <artifactId>HikariCP</artifactId>
                    <version>3.4.5</version>
                </dependency>
                <!--mysql driver-->
                <dependency>
                    <groupId>mysql</groupId>
                    <artifactId>mysql-connector-java</artifactId>
                    <version>8.0.20</version>
                </dependency>
            </dependencies>
            <configuration>
                <!--username-->
                <username>root</username>
                <!--password-->
                <password>root</password>
                <!--driver-->
                <driverClassName>com.mysql.cj.jdbc.Driver</driverClassName>
                <!--jdbc url-->
                <jdbcUrl>jdbc:mysql://127.0.0.1:3306/db_auth</jdbcUrl>
                <!--生成文件类型-->
                <fileType>HTML</fileType>
                <!--文件输出目录-->
                <fileOutputDir>/Users/lijun/doce</fileOutputDir>
                <!--打开文件输出目录-->
                <openOutputDir>true</openOutputDir>
                <!--生成模板-->
                <produceType>freemarker</produceType>
                <!--描述-->
                <description>数据库文档生成</description>
                <!--版本-->
                <version>${project.version}</version>
                <!--标题-->
                <title>数据库文档</title>
            </configuration>
            <executions>
                <execution>
                    <phase>compile</phase>
                    <goals>
                        <goal>run</goal>
                    </goals>
                </execution>
            </executions>
        </plugin>
    </plugins>
</build>

直接使用maven的install方法一下就可以生成了，是不是很简单呢?

总结

这么好用的工具，我在这里贴上screw的源码，后续作者应该会持续完善，我们一起期待变得更好吧！

源码下载：

https://github.com/mochengyanliu/Study/tree/master/screw
